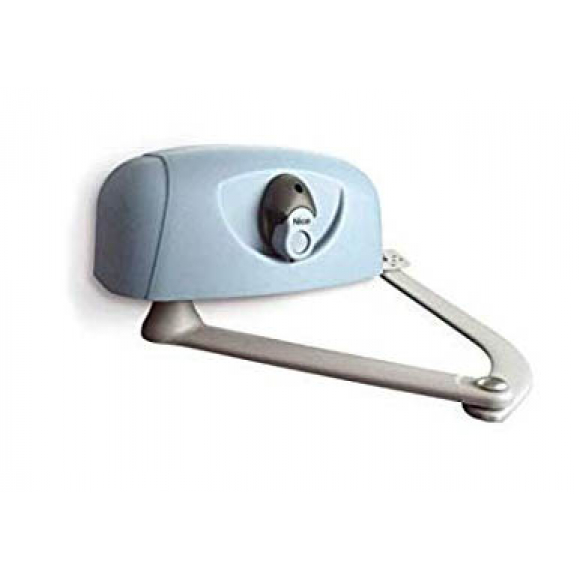

Nice HY7005 — электромеханический привод рычажного типа серии HYPPO для автоматизации распашных ворот со створками шириной до 3 м и массой до 800 кг. Рычажная конструкция с шарнирным оцинкованным рычагом идеально подходит для ворот с широкими столбами и колоннами, где невозможна установка линейного привода. Крутящий момент 400 Нм, открывание за 12 секунд до 120 градусов. Самоблокирующийся, нереверсивный, универсальный — одна модель для правой и левой створки. Питание 230 В. Артикул: HY7005. Производство — Италия, бренд Nice. Поставляется более 10 лет — проверенная и популярная модель.
Рычажный привод — 400 Нм крутящего момента для тяжёлых кованых створок
В отличие от линейных приводов, рычажный HYPPO работает через шарнирный рычаг и создаёт крутящий момент непосредственно на оси вращения створки. Это позволяет перемещать тяжёлые кованые и глухие створки массой до 800 кг. Угол открытия до 120 градусов (до 180 градусов с удлинителем HYA12). Механические части полностью выполнены из металла — длительный срок службы.
Для широких столбов и колонн — там, где линейный привод не помещается
HYPPO HY7005 специально разработан для установки на широких кирпичных, бетонных или каменных столбах. Рычажная конструкция позволяет монтировать привод на столбах с большим расстоянием от оси петли до плоскости крепления. Опциональный удлинённый рычаг HYA12 расширяет возможности монтажа ещё больше. Перфорированный кронштейн — установка без сварки.
Самоблокировка, термозащита 140 C, функция «Фототест»
Нереверсивный редуктор удерживает створку в закрытом положении без дополнительного электрозамка. Встроенный термопредохранитель (140 C) защищает двигатель от перегрева при интенсивной нагрузке. Блок управления проверяет исправность всех фотоэлементов перед каждым маневром (функция «Фототест»).
Тип рычажный
Вес створки до 800 кг
Ширина створки до 3 м
Крутящий момент 400 Нм
Питание 230 В
Мощность 250 Вт
Открывание 12 сек
Защита IP44
Угол до 120°
Реальная эксплуатация: что важно знать
Хорошо подходит для: тяжёлых кованых распашных ворот на широких кирпичных и каменных столбах, где линейный привод не помещается. Модель выпускается более 10 лет — проверена временем, запчасти и рычаги всегда в наличии. Универсальная модель для правой и левой створки — упрощает складской запас.
На что обратить внимание: при весе створки 800 кг и удлинителе HYA12 максимальная ширина створки составляет только 2 м (а не 3 м). Обязательно сверяйте монтажные точки А и В по таблице в инструкции — ошибка в определении глубины крепления к столбу приводит к неправильному углу открытия. В инструкциях на некоторых сайтах таблицы A и B перепутаны — пользуйтесь только оригинальной документацией Nice.
Зимой: диапазон рабочих температур от -20 C до +70 C (шире, чем у линейных моделей). Металлический механизм хорошо переносит мороз. Термозащита при 140 C предотвращает перегрев двигателя. Рычаг оцинкован — устойчив к коррозии. Смазка узлов рычага — 1 раз в сезон.
Блок управления: HY7005 продаётся без БУ. Совместимые блоки — MC800 (рекомендуемый), A60/A, A700F, A3, A3F, A6, A6F. Для полноценной работы с BD-обратной связью — MC800 + OXIBD.
Технические характеристики Nice HY7005
| Параметр | Значение |
|---|
| Тип привода | Рычажный электромеханический |
| Серия | HYPPO |
| Макс. вес створки | 800 кг |
| Макс. ширина створки | 3 м (2 м с рычагом HYA12 при 800 кг) |
| Крутящий момент | 400 Нм |
| Скорость вращения | 1,7 об/мин |
| Время открывания (90°) | 12 секунд |
| Угол открытия | до 120° (до 180° с HYA12) |
| Питание | 230 В / 50 Гц |
| Мощность | 250 Вт |
| Ток потребления | 1,2 А |
| Встроенный конденсатор | 10 мкФ |
| Интенсивность | 30% (20 цикл/час) |
| Класс защиты | IP44 |
| Рабочая температура | -20 C ... +70 C |
| Термозащита | 140 C |
| Самоблокировка | Да (нереверсивный) |
| Концевые выключатели | Двойной встроенный (открыто/закрыто) |
| Материал корпуса | Противоударный пластик |
| Рычаг | Шарнирный, оцинкованный |
| Габариты | 350 x 165 x 242 мм |
| Вес привода | 13 кг |
| Универсальность | Одна модель для правой и левой створки |
| Совместимые БУ | MC800, A60/A, A700F, A3, A6 |
Комплект поставки Nice HY7005 (одиночный привод)
В базовую поставку артикула HY7005 входит один привод с рычагом, крепёжные элементы, ключ расцепителя и инструкция. Блок управления, пульты и аксессуары приобретаются отдельно или в составе готового комплекта.
| Комплектация | Артикул | Состав |
|---|
| Одиночный привод | HY7005 | 1 привод HY7005 + рычаг + крепёж + ключ |
| Комплект BD KIT | HY7005BDKIT | 2 привода + MC800 + OXIBD + 2 x ON3EBD |
| Полный комплект BD KIT2 | HY7005BDKIT2 | 2 привода + MC800 + OXIBD + 2 x ON3EBD + EPM + ELAC |
Устройство и компоненты привода Nice HY7005
Редукторный электродвигатель 230 В
Мощный однофазный двигатель 250 Вт с встроенным конденсатором 10 мкФ и термопредохранителем 140 C. Нереверсивный — после остановки створка механически заблокирована. Двигатель размещён в компактном противоударном корпусе без острых кромок.
Шарнирный оцинкованный рычаг
Оцинкованный стальной рычаг передаёт крутящий момент 400 Нм на створку ворот. Шарнирная конструкция позволяет открывать створку до 120 градусов. Опциональный удлинённый рычаг HYA12 расширяет монтажные возможности — для столбов с большим расстоянием от оси петли до точки крепления и позволяет увеличить угол до 180 градусов.
Двойной встроенный концевой выключатель
Два встроенных механических концевика фиксируют крайние положения «открыто» и «закрыто». Регулируются при монтаже. Двойная конструкция обеспечивает надёжную остановку привода в обоих положениях без перегрузки двигателя.
Механизм разблокировки (расцепитель)
Встроенный размыкающий механизм с ключом позволяет вручную открыть и закрыть ворота при отключении электроэнергии или неисправности блока управления. Возможно подключение внешнего разблокиратора KIO для удобного доступа снаружи.
Перфорированный монтажный кронштейн
Кронштейн крепится к столбу без сварки — перфорация позволяет использовать болтовое крепление. Это упрощает монтаж на кирпичных, бетонных и каменных столбах. Кронштейн А крепится к столбу, кронштейн В — к створке ворот.
Преимущества Nice HY7005
- Рычажная конструкция — единственное решение для широких кирпичных и каменных столбов, где линейный привод не помещается
- Крутящий момент 400 Нм — уверенно перемещает тяжёлые кованые створки массой до 800 кг
- Угол открытия до 120° (до 180° с удлинителем HYA12) — больше, чем у любого линейного привода
- Универсальная модель — одна и та же для правой и левой створки, упрощает подбор и складской запас
- Полностью металлическая механика — длительный срок службы, проверено более 10 лет эксплуатации
- Монтаж без сварки — перфорированные кронштейны крепятся болтами к столбу и створке
- Самоблокирующийся нереверсивный привод — ворота механически заперты без электрозамка
- Термозащита 140 C — двигатель автоматически отключится при перегреве, предотвращая поломку
- Рабочая температура от -20 C до +70 C — самый широкий диапазон среди приводов Nice для распашных ворот
- Совместимость с MC800 — BlueBUS, O-VIEW, IT4WIFI, Solemyo для расширенных возможностей
Часто задаваемые вопросы
HY7005 предназначен для распашных ворот весом до 800 кг с шириной створки до 3 м. Идеальный выбор, когда столбы слишком широкие для линейного привода — кирпичные, каменные, бетонные колонны. Вес и ширина обратно пропорциональны: при 800 кг и удлинителе HYA12 максимальная ширина — только 2 м. Подходит для кованых, глухих металлических, деревянных створок. Не рекомендуется для интенсивного промышленного использования — интенсивность 30%.
Рычажный привод имеет три ключевых преимущества. Первое — монтаж на широких столбах: линейный привод требует малого расстояния от оси петли до точки крепления, рычажный работает с любым расстоянием. Второе — больший угол открытия: до 120° (до 180° с HYA12) против 90-110° у линейных. Третье — не нужно выравнивание по оси: рычаг компенсирует неидеальную геометрию столба. Минусы рычажного — менее эстетичный внешний вид (рычаг выступает) и более высокая цена.
Рекомендуемый блок — MC800 (входит в комплекты BDKIT и BDKIT2). MC800 поддерживает BlueBUS, O-VIEW, IT4WIFI, Solemyo, электрозамок, режим калитки, плавный старт/стоп. Также совместимы блоки A60/A (базовый), A700F. Устаревшие блоки A3, A3F, A6, A6F тоже подходят, но не рекомендуются для новых установок. Привод HY7005 продаётся без блока управления.
HYA12 — опциональный удлинённый рычаг для случаев, когда расстояние от оси петли ворот до плоскости крепления привода больше стандартного. Также увеличивает максимальный угол открытия до 180 градусов. Приобретается отдельно. При использовании HYA12 с тяжёлыми створками (800 кг) максимальная ширина створки уменьшается до 2 м — сверяйтесь с графиком пределов применения в инструкции.
Диапазон от -20 C до +70 C — самый широкий среди приводов Nice для распашных ворот. Механизм полностью металлический и хорошо переносит морозы. Термозащита при 140 C предотвращает перегрев. Рычаг оцинкован — устойчив к коррозии. Рекомендуется смазка узлов рычага морозостойкой смазкой 1-2 раза в год. В сильный мороз возможно увеличение времени открывания из-за загустения смазки.
Нет, привод самоблокирующийся — нереверсивный редуктор удерживает створку в закрытом положении. Тем не менее, блоки MC800 и A60/A имеют два раздельных входа для подключения электрозамка — при необходимости его можно добавить для дополнительной фиксации тяжёлых створок при сильном ветре.
ТО рекомендуется 2 раза в год: смазка шарнирных узлов рычага, проверка затяжки крепёжных болтов кронштейнов А и В, осмотр оцинковки рычага на сколы и коррозию, проверка концевых выключателей. Особое внимание — болтам крепления к столбу: при работе с тяжёлыми створками они испытывают значительные нагрузки и могут ослабевать.
Да, при использовании блока MC800 и модуля IT4WIFI (через переходник IBT4N). Через приложение Nice можно открывать/закрывать ворота, просматривать историю и получать уведомления. В комплектах BDKIT/BDKIT2 управление осуществляется пультами ON3EBD с двунаправленной обратной связью — пульт показывает статус ворот цветом светодиода (зелёный — открыто, оранжевый — в движении, красный — закрыто).
