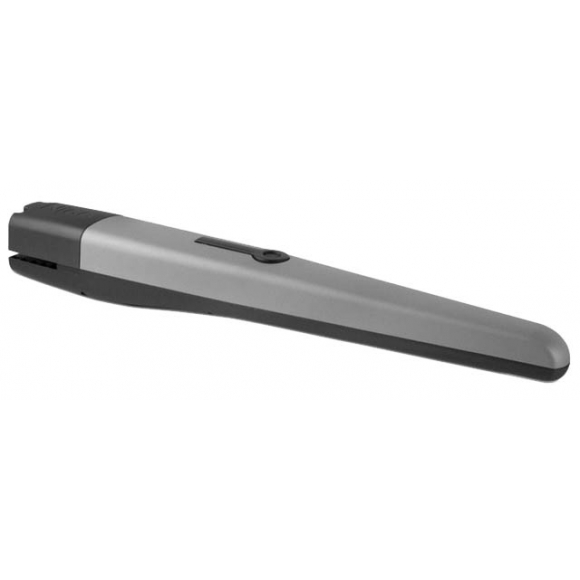

Nice TO7024 — электромеханический линейный привод серии TOONA 7 промышленного класса для автоматизации тяжёлых распашных ворот со створками шириной до 7 м и массой до 1700 кг. Это самый мощный линейный привод в линейке Nice для распашных ворот. Тяговое усилие 2700 Н, ход штока 584 мм, интенсивность использования 100% (41 цикл/час). Оснащён магнитным энкодером для точного позиционирования и двойного обнаружения препятствий. Питание двигателя 24 В, блок управления MC824H. Артикул: TO7024. Производство — Италия, бренд Nice.
2700 Н и 584 мм хода — для сверхтяжёлых створок до 7 метров
TO7024 — уникальная модель для ворот, с которыми не справляется обычная автоматика. Кованые створки, промышленные ворота, распашные конструкции шириной до 7 м. Червячный редуктор с повышенным передаточным числом обеспечивает плавное перемещение даже самых тяжёлых створок. Интенсивность 100% — привод рассчитан на непрерывную промышленную эксплуатацию.
24 В — электробезопасность, энкодер и резервное питание
Двигатель работает от 24 В постоянного тока через блок MC824H со встроенным трансформатором. Низкое напряжение исключает опасность поражения током при повреждении кабеля. Поддерживается резервный аккумулятор PS324 — ворота продолжают работать при отключении электричества. Встроенный магнитный энкодер контролирует положение створки с высокой точностью.
Магнитный энкодер — двойная технология обнаружения препятствий
В отличие от младших моделей TOONA, привод TO7024 оснащён магнитным энкодером в двигателе. Это позволяет блоку MC824H одновременно контролировать ток двигателя и положение вала — двойная технология обнаружения препятствий. Створка останавливается и включает реверс при любом отклонении от нормальной работы. Функция автодиагностики проверяет всю систему перед каждым маневром.
Для данной модели необходим электрозамок
В отличие от моделей TO4016P и TO5016P, привод TO7024 требует установки электрозамка для фиксации створки в закрытом положении. Самоблокировка червячного редуктора при створках массой свыше 1000 кг недостаточна для надёжного удержания. Блок MC824H поддерживает подключение электрозамка.
Вес створки до 1700 кг
Ширина створки до 7 м
Усилие 2700 Н
Ход штока 584 мм
Питание 24 В DC
Мощность 120 Вт
Интенсивность 100%
Энкодер магнитный
Защита IP44
Реальная эксплуатация: что важно знать
Хорошо подходит для: промышленных объектов, КПП, складов, территорий с тяжёлыми коваными или глухими распашными воротами шириной 4-7 м. Уникальная модель в линейке Nice — конкурентов по сочетанию усилия, хода и интенсивности среди линейных электромеханических приводов практически нет.
На что обратить внимание: TO7024 продаётся ТОЛЬКО как одиночный привод — готовых комплектов (KIT) от Nice нет. Блок управления MC824H, радиоприёмник, пульты, фотоэлементы, лампа и электрозамок приобретаются отдельно. Обязательно устанавливайте фотоэлементы — при массе створки более 1000 кг столкновение с препятствием может привести к серьёзным травмам.
Зимой: бронзовая ходовая втулка и стальные внутренние элементы хорошо переносят морозы. Диапазон от -20 C до +55 C. Энкодер и электронное управление MC824H помогают компенсировать повышенные нагрузки при низких температурах. Стойки для фотоэлементов PPH1 обязательны при ширине проёма более 5 м — без них фотоэлементы не «видят» друг друга.
Блок управления: ТОЛЬКО MC824H. Блоки A60, A60/A, MC800 НЕ подходят. MC824H поддерживает BusT4, BlueBUS, IT4WIFI, O-VIEW, Solemyo и резервное питание PS324. Программирование через O-VIEW или кнопки на плате.
Технические характеристики Nice TO7024
| Параметр | Значение |
|---|
| Тип привода | Линейный электромеханический |
| Серия | TOONA 7 |
| Макс. вес створки | 1700 кг (при ширине до 3 м) |
| Макс. ширина створки | 7 м |
| Тяговое усилие | 2700 Н |
| Длина хода штока | 584 мм |
| Линейная скорость | 0,013 м/с |
| Питание двигателя | 24 В постоянного тока |
| Питание от сети | 230 В (через трансформатор в MC824H) |
| Мощность номинальная | 60 Вт |
| Мощность максимальная | 120 Вт |
| Ток потребления | 5 А |
| Интенсивность | 100% (41 цикл/час) |
| Класс защиты | IP44 |
| Рабочая температура | -20 C ... +55 C |
| Энкодер | Магнитный (встроен в двигатель) |
| Концевые выключатели | 2 механических упора |
| Материал корпуса | Алюминиевый сплав |
| Покрытие | Полиэстеровая краска |
| Ходовая втулка | Бронза |
| Габариты | 1200 x 128 x 150 мм |
| Электрозамок | Обязателен |
| Блок управления | MC824H (не входит в комплект) |
Комплект поставки Nice TO7024 (одиночный привод)
TO7024 поставляется ТОЛЬКО как одиночный привод. Готовых комплектов (KIT) от Nice для этой модели нет. Все компоненты системы приобретаются отдельно. Ниже — рекомендуемый состав для полной автоматизации двустворчатых ворот.
| Компонент | Артикул | Кол-во | Назначение |
|---|
| Привод TO7024 | TO7024 | 2 | Привод левой и правой створки |
| Блок управления | MC824H | 1 | Управление, BlueBUS, BusT4 |
| Радиоприёмник | OXI или OXIBD | 1 | Приём сигнала пульта |
| Пульт | FLO2R-S / ON3EBD | 2 | Дистанционное управление |
| Фотоэлементы | EPMB | 1 пара | Безопасность (BlueBUS) |
| Сигнальная лампа | ELB / ELDC | 1 | Предупреждение о движении |
| Электрозамок | по выбору | 1-2 | Фиксация створки (обязателен) |
| Стойки фотоэлементов | PPH1 | 2 | Для проёмов более 5 м |
Устройство и компоненты привода Nice TO7024
Усиленный алюминиевый корпус
Корпус состоит из двух прочных цельнолитых алюминиевых частей, покрытых полиэстеровой краской. Габариты 1200 x 128 x 150 мм — значительно крупнее младших моделей TOONA. Усовершенствованная задняя часть для надёжного крепления к столбу. IP44 — защита от влаги и пыли при уличной установке.
Двигатель 24 В с магнитным энкодером
Низковольтный двигатель с встроенным магнитным энкодером обеспечивает точный контроль положения створки. Энкодер позволяет блоку MC824H реализовать двойную технологию обнаружения препятствий — по току и по положению. Мощность до 120 Вт при токе 5 А.
Червячный редуктор с бронзовой ходовой втулкой
Повышенное передаточное отношение червячной пары обеспечивает плавный ход тяжёлых створок и высокий крутящий момент. Бронзовая ходовая втулка работает бесшумно и имеет ресурс, рассчитанный на промышленную интенсивность. Ход штока 584 мм — максимальный в линейке TOONA.
Механические концевые упоры
Два механических упора фиксируют крайние положения «открыто» и «закрыто». В сочетании с энкодером обеспечивают точную остановку створки даже при весе более 1000 кг. Регулировка — при монтаже.
Механизм разблокировки
Прочный механизм разблокировки металлическим ключом позволяет открыть ворота вручную при отсутствии электроэнергии (и если аккумулятор PS324 разряжен). Ключ входит в комплект привода.
Преимущества Nice TO7024
- Створки до 1700 кг и до 7 м — уникальная модель для сверхтяжёлых распашных ворот, не имеющая прямых аналогов среди линейных электромеханических приводов
- Тяговое усилие 2700 Н и ход 584 мм — справляется с коваными, глухими и промышленными створками с высокой парусностью
- Интенсивность 100% (41 цикл/час) — рассчитан на промышленную эксплуатацию, КПП, склады, производства
- Магнитный энкодер в двигателе — двойная технология обнаружения препятствий (по току + по положению) для максимальной безопасности
- 24 В — электробезопасность и поддержка резервного аккумулятора PS324 для бесперебойной работы
- Блок MC824H — поддержка BlueBUS, BusT4, IT4WIFI, O-VIEW, Solemyo для расширенных возможностей
- Бронзовая ходовая втулка и стальные внутренние элементы — бесшумная работа при высоких нагрузках и долговечность
- Функция автодиагностики — полная проверка системы перед каждым маневром
- Плавный старт и торможение с регулировкой скорости — защита ворот, петель и прилегающих конструкций от ударных нагрузок
- Рабочая температура до +55 C (шире, чем у младших моделей) — подходит для жаркого климата
Часто задаваемые вопросы
TO7024 предназначен для тяжёлых распашных ворот промышленного и коммерческого назначения — створки до 1700 кг при ширине до 3 м, или створки до 7 м при меньшем весе. Идеален для кованых, глухих металлических, сэндвич-панельных ворот на КПП, складах, производствах, коттеджных посёлках с большими проёмами. Вес и ширина обратно пропорциональны — при ширине 7 м допустимый вес значительно ниже 1700 кг. Для точного подбора используйте график пределов применения из инструкции.
При массе створки свыше 1000 кг и ширине более 5 м ветровые нагрузки и инерция створки создают усилия, которые превышают возможности самоблокировки червячного редуктора. Электрозамок обеспечивает надёжную фиксацию створки в закрытом положении. Блок MC824H поддерживает подключение электрозамка и автоматически управляет им при каждом цикле. Для двустворчатых ворот рекомендуется установка замка на каждую створку.
Только MC824H. Это блок промышленного класса с поддержкой BusT4, BlueBUS, O-VIEW, IT4WIFI (через IBT4N), Solemyo и резервного аккумулятора PS324. Блоки A60, A60/A, MC800 и MC424L НЕ совместимы с TO7024. Блок MC824H продаётся отдельно — готовых комплектов (KIT) для TO7024 от Nice не существует.
TO4016P и TO5016P — это 230В-приводы для средних створок (до 800/1000 кг, до 3/5 м). TO7024 — это 24В-привод промышленного класса для сверхтяжёлых створок (до 1700 кг, до 7 м). Ключевые отличия TO7024: питание 24 В вместо 230 В, магнитный энкодер в двигателе (нет у TO4016P/TO5016P), интенсивность 100% вместо 50%, ход 584 мм вместо 400-460 мм, блок MC824H вместо MC800/A60, обязательный электрозамок, габариты 1200 мм вместо 850-1050 мм.
Рабочий диапазон от -20 C до +55 C. Бронзовая ходовая втулка и стальные элементы хорошо переносят мороз. Энкодер и электронное управление MC824H автоматически увеличивают мощность при повышенных нагрузках в холодную погоду. Используйте морозостойкую силиконовую смазку для ходового винта. При проёмах более 5 м обязательны стойки PPH1 для фотоэлементов — зимой они могут покрываться снегом, проверяйте видимость.
Да, при подключении резервного аккумулятора PS324 к блоку MC824H. При пропадании сетевого питания система автоматически переключается на батарею. Без аккумулятора ворота открываются вручную после разблокировки привода ключом. Для промышленных объектов с круглосуточным доступом аккумулятор PS324 настоятельно рекомендуется.
Да. Блок MC824H поддерживает подключение модуля IT4WIFI (через переходник IBT4N) для управления через приложение Nice. Также поддерживается подключение O-VIEW для расширенной диагностики и настройки параметров, недоступных через стандартное программирование кнопками. IT4WIFI и IBT4N приобретаются отдельно.
Фотоэлементы EPMB (BlueBUS) — обязательны для ворот с массой створки свыше 500 кг. При ширине проёма более 5 м необходимы стойки PPH1 для установки фотоэлементов на нужной высоте. Сигнальная лампа ELB (12 В) или ELDC предупреждает о начале движения. Для промышленных объектов рекомендуются дополнительные фотоэлементы на высоте 200 мм и 1000 мм от земли. Устройство O-VIEW позволяет активировать дополнительные функции безопасности, недоступные при стандартной настройке.
